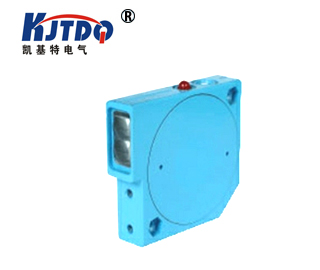

光電開關的重要功能是能夠處理光的強度變化：利用光學元件，在傳播媒介中間使光束發生變化；利用光束來反射物體；使光束發射經過長距離后瞬間返回。光電開關是由發射器、接收器和檢測電路三部分組成。發射器對準目標發射光束，發射的光束一般來源于發光二極管（LED）和激光二極管。光束不間斷地發射，或者改變脈沖寬度。受脈沖調制的光束輻射強度在發射中經過多次選擇，朝著目標不間接地運行。接收器有光電二極管或光電三極管組成。在接收器的前面，裝有光學元件如透鏡和光圈等。在其后面的是檢測電路，它能濾出有效信號和應用該信號。光電式接近開關廣泛應用于自動計數、安全保護、自動報警和限位控制等方面。分類：光電開關可分為對射型；漫反射型；鏡面反射型；槽式光電開關；光纖式光電開關。
折疊對射型
由發射器和接收器組成，結構上是兩者相互分離的，在光束被中斷的情況下會產生一個開關信號變化，典型的方式是位于同一軸線上的光電開關可以相互分開達50米。
特征：辨別不透明的反光物體；有效距離大，因?yàn)楣馐缭礁袘?yīng)距離的時間僅一次；不易受干擾，可以可靠合適的使用在野外或者有灰塵的環境中；裝置的消耗高，兩個單元都敷設電纜。
折疊漫反射型
是當開關發射光束時，目標產生漫反射，發射器和接收器構成單個的標準部件，當有足夠的組合光返回接收器時，開關狀態發生變化，作用距離的典型值一直到3米。特征：有效作用距離是由目標的反射能力決定，由目標表面性質和和顏色決定；較小的裝配開支，當開關由單個元件組成時，通常是可以達到粗定位；采用背景抑制功能調節測量距離；對目標上的灰塵敏感和對目標變化了的反射性能敏感。
折疊鏡面反射型
由發射器和接收器構成的情況是一種標準配置，從發射器發出的光束在對面的反射鏡被反射，即返回接收器，當光束被中斷時會產生一個開關信號的變化。光的通過時間是兩倍的信號持續時間，有效作用距離從0.1米至20米。特征：辨別不透明的物體；借助反射鏡部件，形成高的有效距離范圍；不易受干擾，可以可靠合適的使用在野外或者有灰塵的環境中。
折疊槽式
槽式光電開關通常是標準的U字型結構，其發射器和接收器分別位于U型槽的兩邊，并形成
一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關量信號。槽式光電開關比較安全可靠的適合檢測高速變化，分辨透明與半透明物體。
折疊光纖式
光纖式光電開關采用塑料或玻璃光纖傳感器來引導光線，以實現被檢測物體不在相近區域的檢測。通常光纖傳感器分為對射式和漫反射式。
以上內容就是我們?yōu)槟暮?jiǎn)單介紹，如果您想了解更多這方面的知識，或者了解接近傳感器的型號，歡迎您撥打電話025-66075066聯系我們，我們將竭誠為您服務。 |
